Статическое испытание свай (оснований)

Статическое испытание свай (оснований)

Статическое испытание свай

Испытание проводится на стадии устройства фундаментов зданий и является важной и ответственной составляющей строительного производства. По результатам данных, полученных в ходе испытаний сваями, определяется достаточность принятых в проектной документации конструктивных характеристик фундаментов для дальнейшего восприятия нагрузок от здания. Испытание регламентируется основными нормативными документами: ГОСТ 5686 – 2012  и с учетом требований СП 24.13330.2011. Основной сложностью, при проведении статических испытаний оснований, является подготовка грузовой платформы для восприятия нагрузок от домкратов. За годы работы, нашей организацией проводилось испытание свай различными опорными конструкциями и с устройством грузов для испытаний. Некоторые из примеров, отображены на фотографиях ниже:

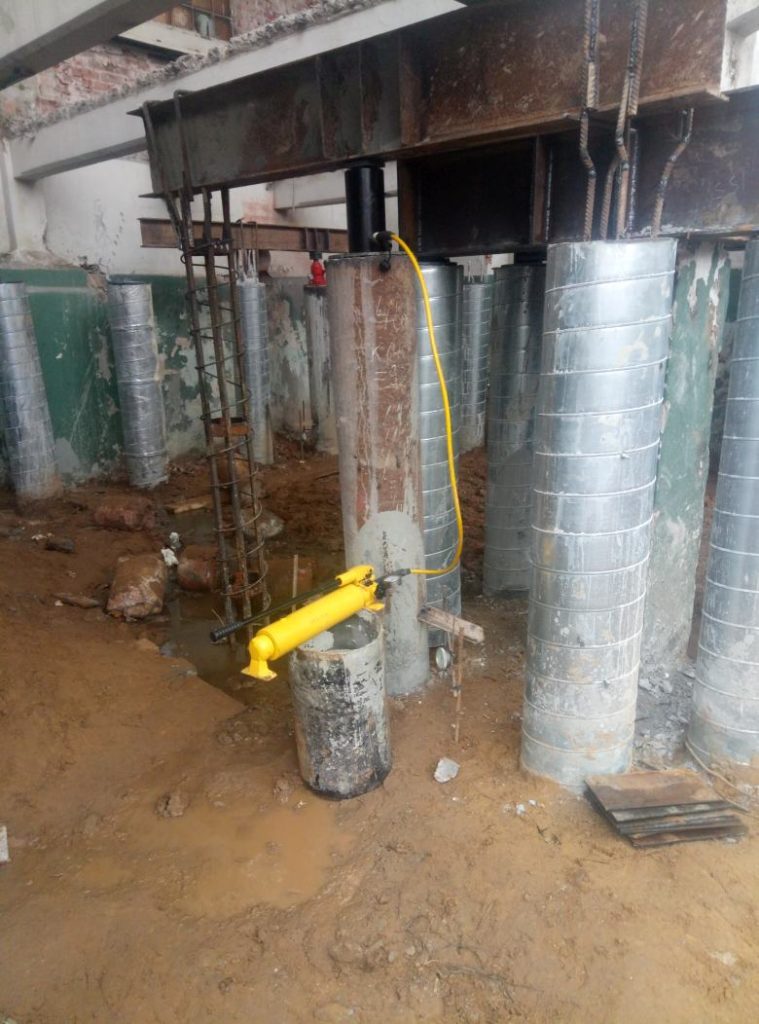

Статические испытания оснований

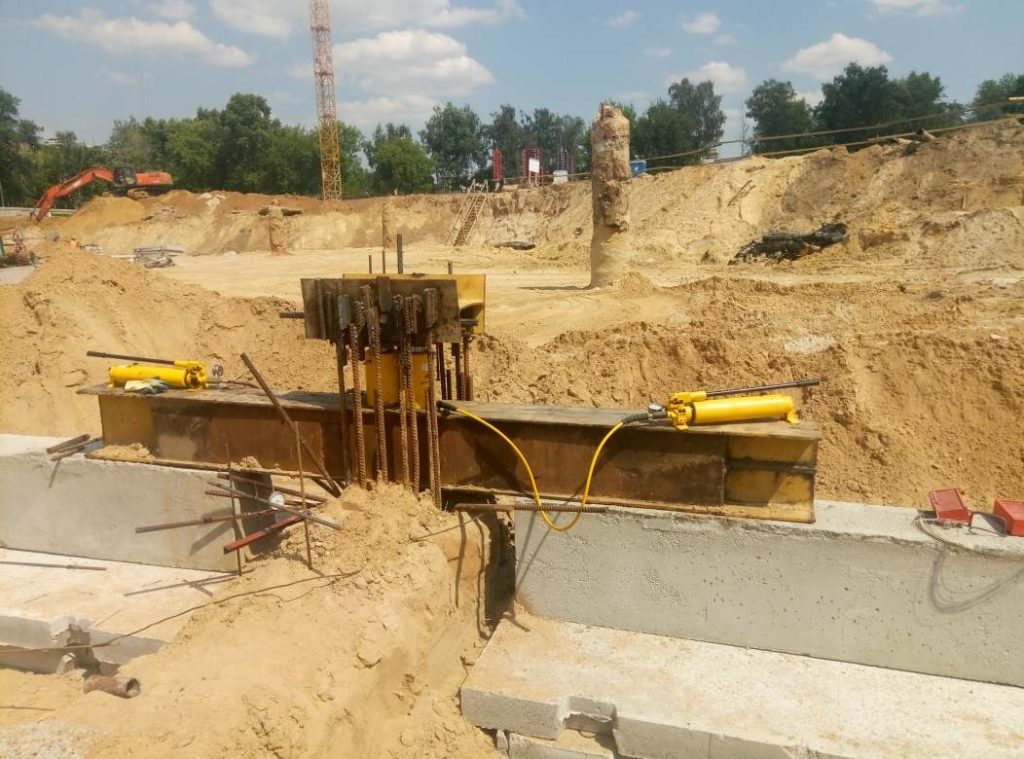

Статические испытания оснований

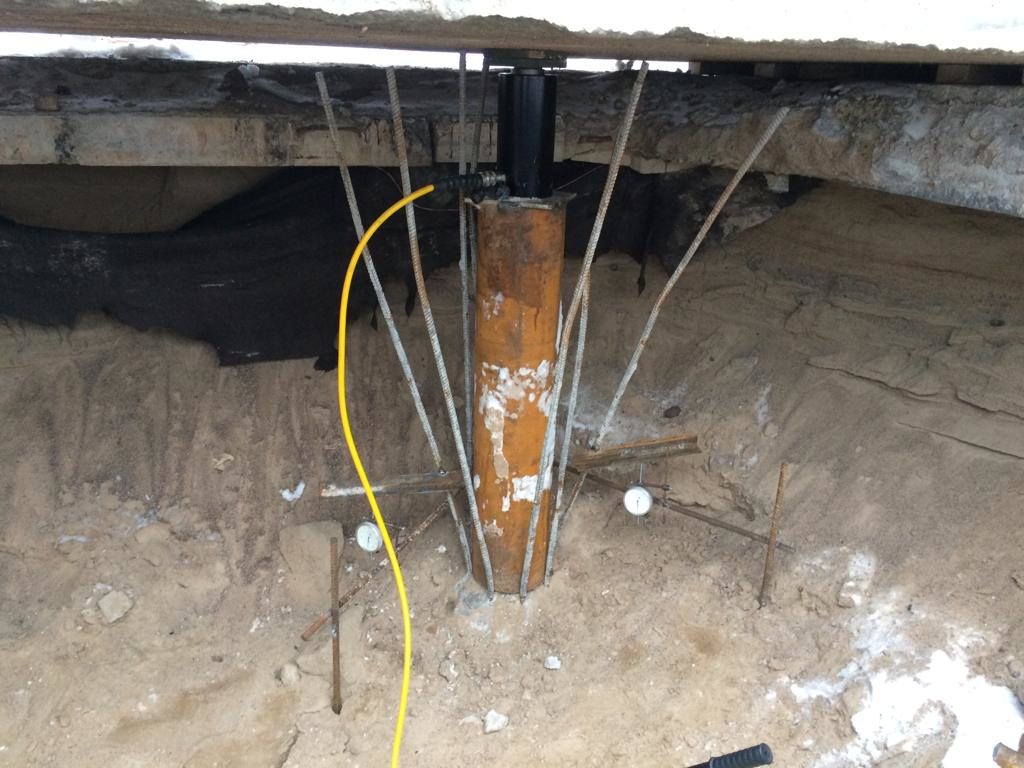

Статические испытания оснований

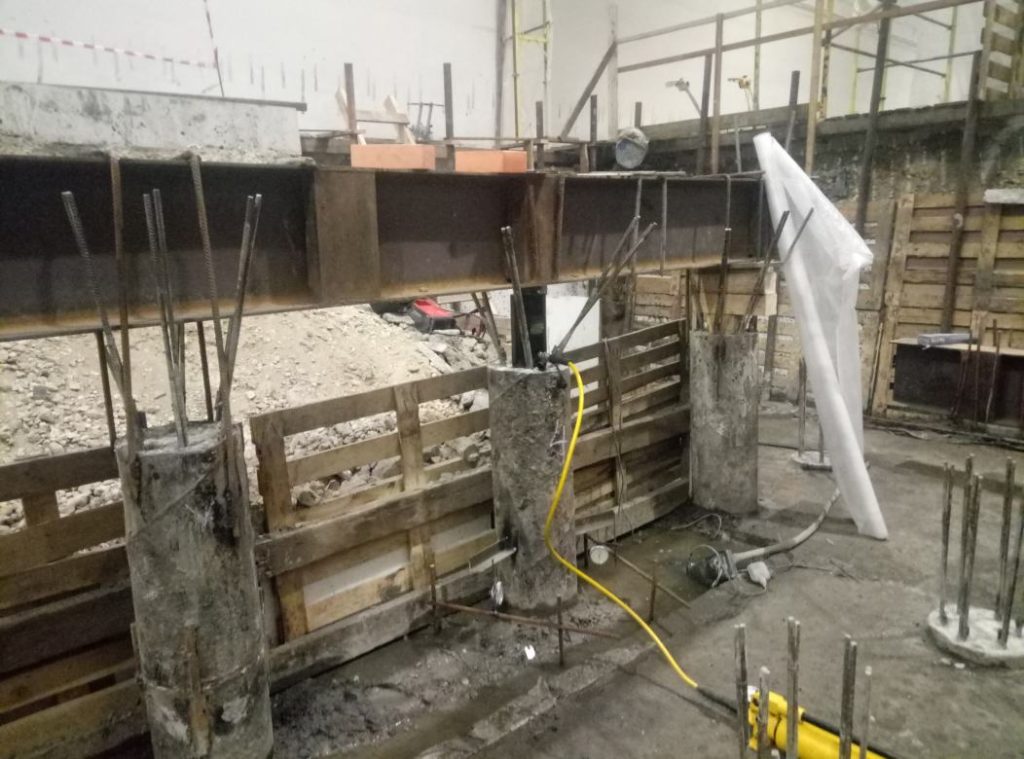

Статические испытания оснований

Согласно нормативным документам, выделяют следующие виды статических испытаний грунтов сваями:

Статическое испытание свай на вдавливающую нагрузку

Работы проводятся с целью оценки деформируемости грунта от вдавливающей нагрузки, принятой в проектной документации или определенной в ходе проведения испытаний грунтов сваями. Основным отличием данных испытаний является получение результата от максимальной нагрузки, прикладываемой к основанию в ходе испытаний. Для испытаний, наиболее часто, применяют анкерные сваи для раскрепления опорной балки и восприятия нагрузки. Сечение балки подбирается исходя из расчетов и пролета между анкерными сваями.

Статическое испытание свай на выдергивающую нагрузку

Наибольшее распространение данный метод получил для высотных зданий, где особое значение имеет нагрузка на вырыв, создаваемая парой сил при эксплуатации здания. Также, данный метод актуален для регионов с сейсмической активностью, ввиду вероятности деформации свай от сейсмических нагрузок. Особенностью испытаний является установка домкрата не на оголовок сваи, как в случае с испытанием на вдавливание свай, а на испытательную балку, опертую на бетонные опоры по двум сторонам. Дальнейшее испытание свай производится до достижения проектной нагрузки или выхода сваи из основания на допустимую величину.

Статическое испытание свай на горизонтальную нагрузку

Наибольшую актуальность и распространение данный метод получил в регионах с сейсмической активностью, либо для конструкций, испытывающих поперечную нагрузку. Испытание проводится приложением поперечной нагрузки к оголовку сваи до достижения предполагаемого расчетного сопротивления, либо выхода оголовка из проектного положения.

Статические испытания свай
Статические испытания свай
Статические испытания свай
Статические испытания свай

Алгоритм проведения работ

  • подготовка программы испытаний работ, согласование с Заказчиком;
  • подготовка свайного поля, выравнивание оголовков свай и соединение арматурных выпусков анкерных свай (при испытании свай на вдавливание);
  • установка опорной грузовой рамы или балки на испытуемую сваю;
  • подготовка пригруза и реперной измерительной системы;
  • после монтажа всех устройств, производят снятия первичных показаний приборов;
  • первичное нагружение ступенями сваи, выдержка до стабилизации нагрузок и выравнивания сваи;
  • дальнейшее нагружение сваи со снятием показаний деформации с помощью индикаторов часового типа ИЧ-50. Количество ступеней составляет 10, после чего происходит разгружение и снятие показаний. Нагружение останавливают при осадке сваи  более 40 мм;
  • снятие показаний с приборов, фиксирование в журнале работ, разбор стенда;
  • камеральная обработка данных, подготовка Заключения.
