Статическое испытание грунтов штампом в основании свай

Статическое испытание грунтов штампом в основании свай

Статическое испытание грунтов штампом в основании свай проводится по двум основным нормативным документам: ГОСТ 5686-2012. «Грунты. Методы полевых испытаний сваями» и «Руководством по методам полевых испытаний несущей способности свай и грунтов» производится на стадии земляных работ и подготовки оснований и скважин под конструкции глубокого заложения (сваи, стены в грунте, барреты). Основной целью данных испытаний является уточнение данных геологической разведки перед устройством вышеперечисленных конструкций. Испытание проводится при погруженной обсадной трубе в скважину с установкой штампа в дно котлована. Суть испытаний весьма схожа с проведением статического испытания грунтов сваями, за исключением того, что при испытании сваями, нагружение проводится самой конструкцией, когда при испытании штампов, несущая способность определяется без учета бокового трения сваи при испытании.

Статическое испытание грунтов штампом в основании свай
Статическое испытание грунтов штампом в основании свай

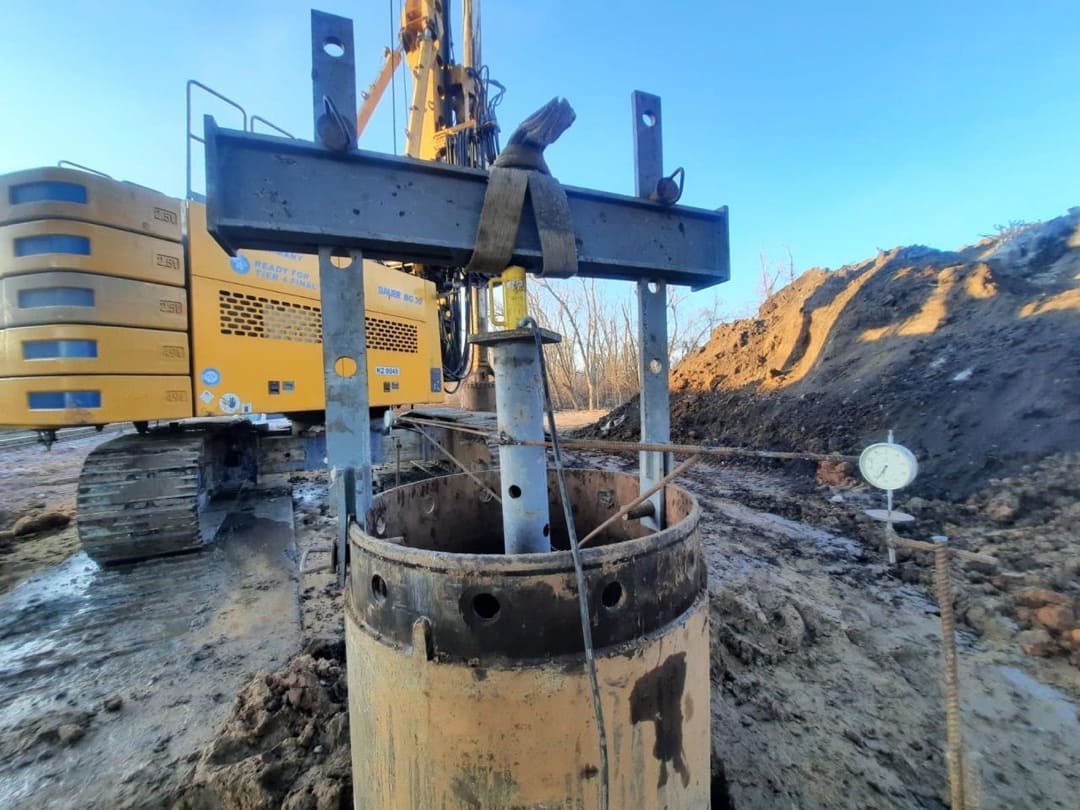

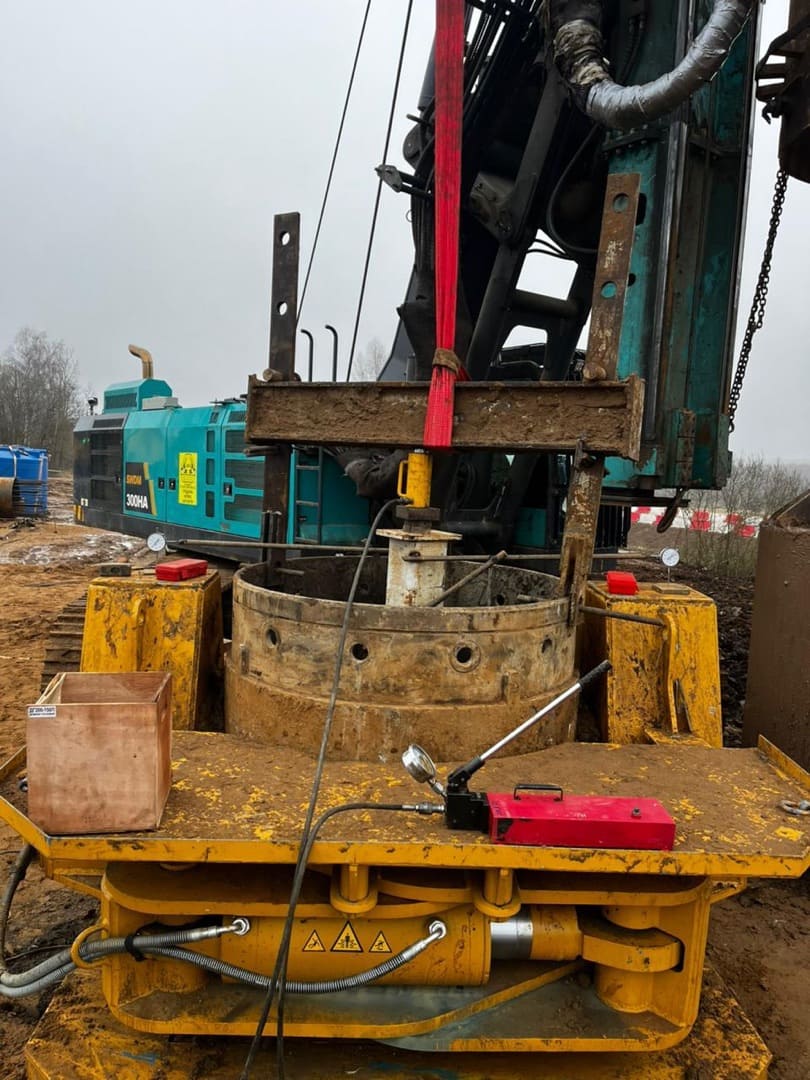

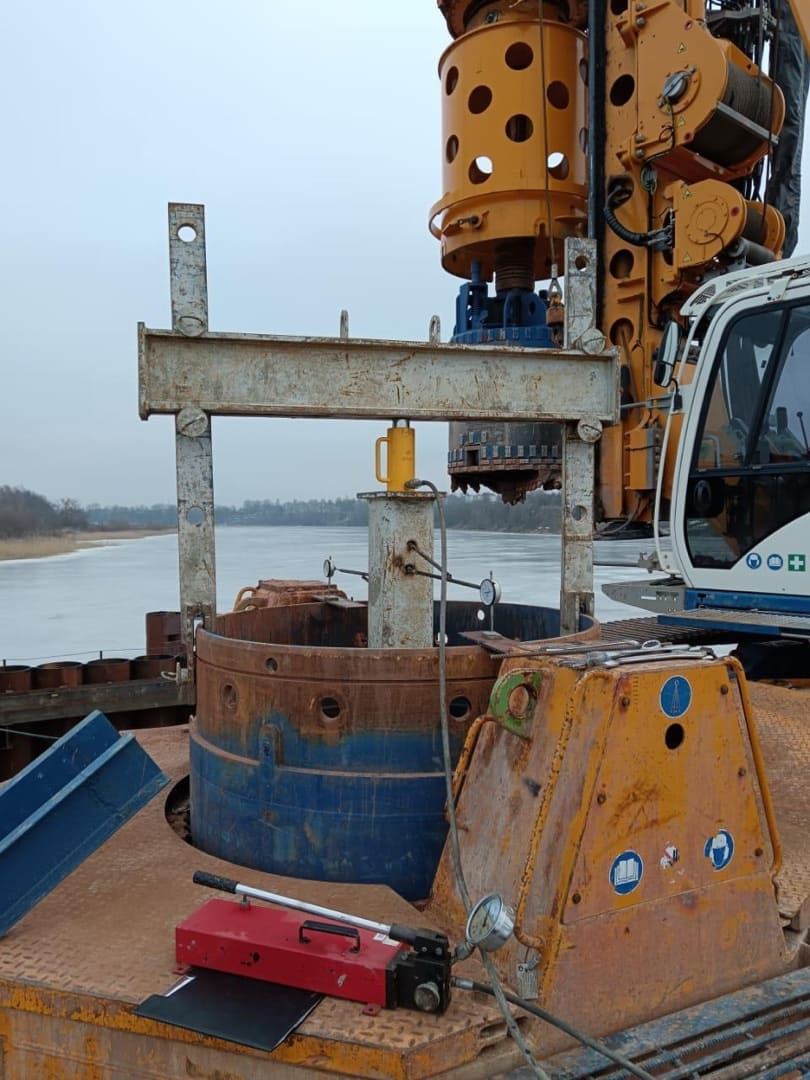

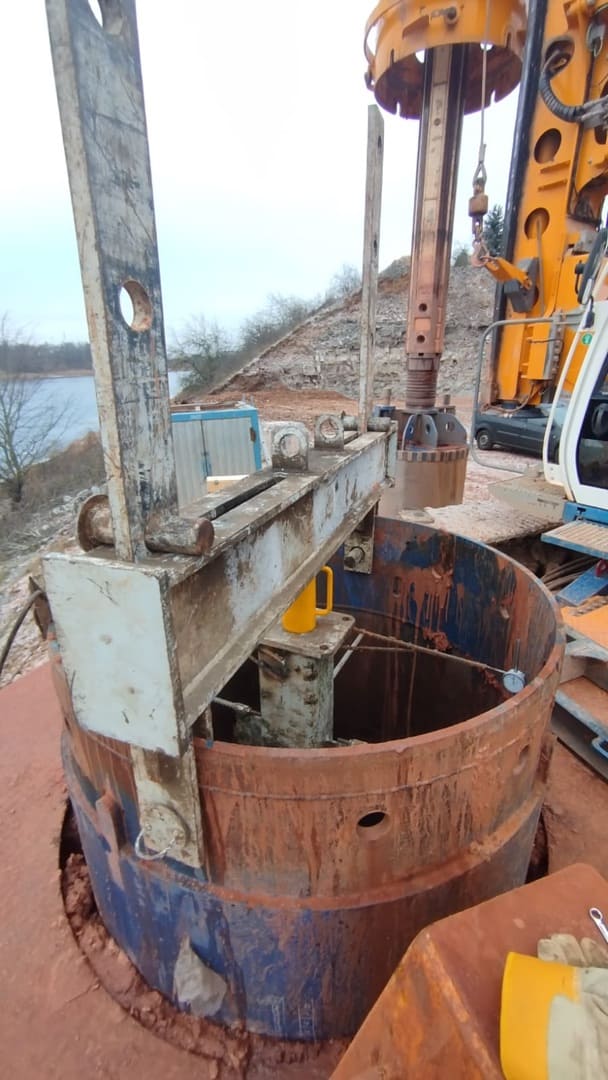

Проектная нагрузка, в основном назначается проектной организацией и указывается в проектной документации на устройство свай. Оценка несущей способности проводится по результатам полевых испытаний нагружением штампа, установленным на дно скважины. Закрепление штампа на дно колтлована осуществляется посредством металлической трубы, соединенной со штампом и упертой в балку, установленную на верх обсадной трубы, как это показано на схеме.

В соответствии с методикой проведения работ по ГОСТ 5686-2012, алгоритм исследования следующий:

– подготовка программы испытаний работ, согласование с Заказчиком;

– установка штампа на дно скважины с предварительной подготовкой дна скважины;

-закрепление трубы с помощью балок в неподвижном положении. Подготовка пригруза и измерительной системы;

– после монтажа всех устройств, производят снятия первичных показаний приборов;

– первичное нагружение, выдержка до стабилизации нагрузок и выравнивания основания;

– дальнейшее нагружение со снятием показаний давления «р» и деформаций «l» при количестве ступеней, равных -10 (десяти);

– снятие показаний с приборов, фиксирование в журнале работ, разбор стенда;

– камеральная обработка данных, подготовка Заключения.
